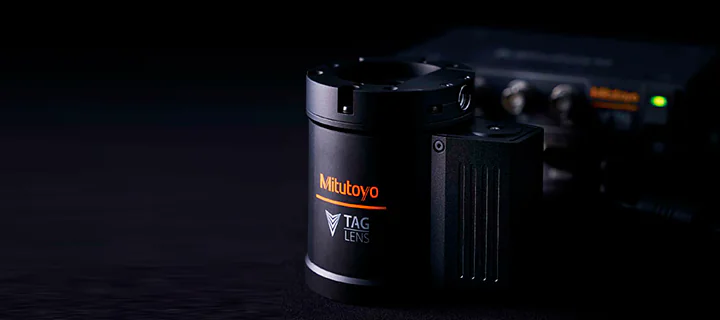

MITUTOYO TAGLENS

Szüntesse meg a hagyományos objektívek legnagyobb korlátait az ultramély fókusszal

A TAGLENS rugalmassága

A TAGLENS rendkívül nagy sebességgel működik, és nem csak egyetlen gyújtótávolságra fókuszál, hanem sokféle gyújtótávolságra. Ez azt jelenti, hogy minden, még a különböző távolságban lévő témák is kristálytiszta fókuszban maradnak.

A TAGLENS technológiájának köszönhetően egy elképesztő világ vár, tele csodákkal, amelyeket még senki sem látott. A gyártósoron azonnal elérhető alkalmazásokon kívül, mint például az áramköri lapok ellenőrzése, ez az objektív innovatív vizuális érzékelést kínál számos területen. Ez magában foglalja a gyárautomatizálást, a logisztikát, az új anyagok fejlesztését, a biotudományokat és az orvostudományt, a környezetvédelmi kezdeményezéseket és a biztonságot.

Kattintson ide, hogy elérje a TAGLENS-t a shopban

TAGLENS termék prospektus

Merüljön el a dinamikus fókuszvezérlés világában a Mitutoyo TAGLENS termékprospektusával. Fedezze fel a TAGLENS forradalmi technológiáját és sokoldalú alkalmazásait, amely forradalmasítja a precíziós képalkotást egyedülálló folyékony lencsés kialakításával.

Olvassa el a prospektust

TAGLENS Concept Book

auto_awesome Forrásnyelv: angol 263 / 5 000 Fordítási találatok Fordítási találat Induljon el egy magával ragadó utazásra a precíziós képalkotás jövőjébe a Mitutoyo TAGLENS koncepciókönyvével. Merüljön el a folyékony lencsetechnológia innovatív birodalmában, és fedezze fel a mikroszkópia és az ipari képalkotás világának megváltoztatásában rejlő határtalan lehetőségeket.

Tudjon meg többet

Mitutoyo B2B Webshop

Böngésszen és rendeljen online precíziós mérőműszerek és tartozékok széles skáláját, biztosítva ezzel a zökkenőmentes tranzakciókat és az üzleti igényeinek megfelelő gyors szállítást.

Tudjon meg többet

Növelje az ellenőrzési hatékonyságot a TAGLENS használatával ULTRA széles fókusztartományával

Hiba vizsgálat

A TAGLENS egyik legjobb felhasználási módja a PCB hibaellenőrzése. Például egy TAGLENS használata az ellenőrzéshez lehetővé teszi, hogy több, különböző magasságú témára megfelelően fókuszáljon, így csak egyetlen kép rögzítésére van szükség, ami jelentősen csökkenti az ellenőrzési időt.

A konténerek megjelenésének ellenőrzése

Hagyományosan a különböző magasságú pontokra való fókuszáláshoz mindig meg kellett változtatni a kamera magasságát. A TAGLENS azonban minden egyes pontra azonnal és precízen fókuszál, beállítások nélkül, így hatékonyabbá teszi az ellenőrzési munkát.

A folyadék összetételének megfigyelése

A TAGLENS mikroszkópra helyezésével közérthetően megfigyelhetők az objektívlencsétől különböző távolságra lévő lebegő anyagok és a mozgó mikroorganizmusok.

Vonalkód olvasási ellenőrzés

A mély fókusztartománynak köszönhetően a kamerának nem kell mozognia ahhoz, hogy a futószalagon lévő célpontok vonalkódjára fókuszáljon – még akkor sem, ha az egyes céllapok magassága vagy iránya eltérő.

Mitutoyo TAGLENS jellemzők

A gyújtótávolság-tartomány nagy sebességű pásztázásával valós idejű, teljes fókuszú képeket kapunk. A TAGLENS egyáltalán nem igényel mechanikai erőt a szkennelés során, és az a képessége, hogy minden gyújtótávolságon feszültség nélkül, a kívánt nagyítási és felbontási teljesítménnyel képes képet adni.
A TAGLENS nem igényel mechanikus autofókuszt, csökkenti az autofókuszra fordított időt, és hozzájárul az ellenőrző eszköz adatfeldolgozási sebességének javításához.

TAGLENS-T1

Rezonancia frekvencia	70 kHz
Hatékony rekesznyílás	ø11 mm
Transmittancia	90% vagy több (λ400 nm-től 700 nm-ig)
Töréstartomány	+/- 0.7 to 1 D
Szerelhető testtartás	All directions
Működési környezet / Páratartalom	10 °C-tól 40 °C-ig / 40%-tól 70%-ig / RH vagy kevesebb (nem lecsapódó)

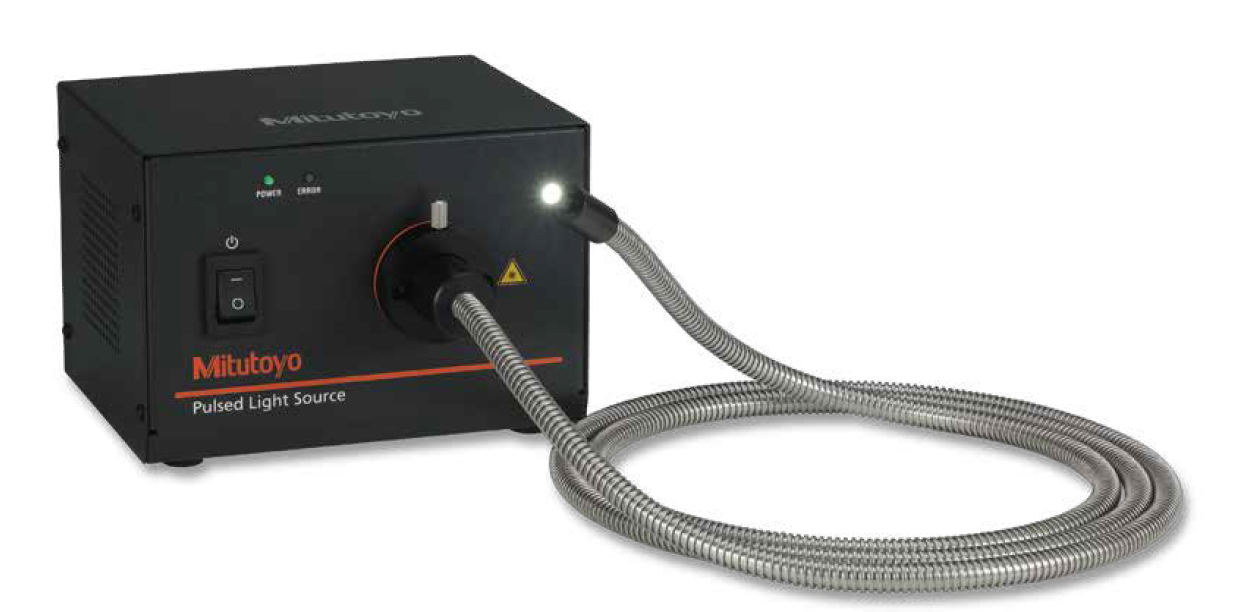

Pulsed Light Source - PLS

Megvilágító rendszer	Pulse lightning
Világító szín	Fehér
*Maximális fényteljesítmény 1**	30 lm
Fényvezető rendszer	Optikai szálas fényvezető rendszer
Impulzus bemenet TRIGGER IN aljzat / Frekvencia (a TAGLENS-T1 rezonanciafrekvenciája)	75 kHz vagy kevesebb
Impulzuskimenet / Optikai impulzusszélesség (teljes szélesség, maximum fele) *	750 ns 100 ns-ig
Működési hőmérséklet tartomány	5-től 40 ºC-ig,max. 80 % páratartalom

*1 Impulzusfrekvencia: 70 kHz, Bemeneti impulzus szélessége: 80 ns Fényvezető: 2 m hosszú, többkomponensű üvegszál

Microscope Unit VMU-T1

TAGLENS kompatibilis	TAGLENS-T1
Képalkotó lencse nagyítása	1X
Képalkotó terület	ø11 mm
Alkalmazható objektívek	M Plan Apo Sorozat
Opciók	Kézi torony, Power torony, Polarizátor és elemző, Fókuszáló egység, X-Y színpad, Egyszerű állvány

Változtatható gyújtótávolság tartomány

M Plan Apo Sorozat
Objective lencsék	1X	2X	5X	7.5X	10X	20X	50X
Fókusz mélység x2	0.88	0.18	0.028	0.012	0.007	0.003	0.0018
Teljes szkennelési mélység (mm)	16	4	0.64	0.28	0.16	0.04	0.07
Real FOV (mm) 1/2 inch camera	4.8 × 6.4	2.4 × 3.2	0.96 × 1.28	0.64 × 0.85	0.48 × 0.64	0.24 × 0.32	0.096 × 0.128
Real FOV (mm) 2/3 inch camera	6.6 × 8.8	3.3 × 4.4	1.32 × 1.76	0.88 × 1.17	0.66 × 0.88	0.33 × 0.44	0.132 × 0.176

*1 opció (az egyik típus alaptartozék.)
Megjegyzés: A modellnek tömör modellnek kell lennie. Az összeszerelési adatok nem támogatottak.
