Nagy pontosságú CNC koordinátamérő gép

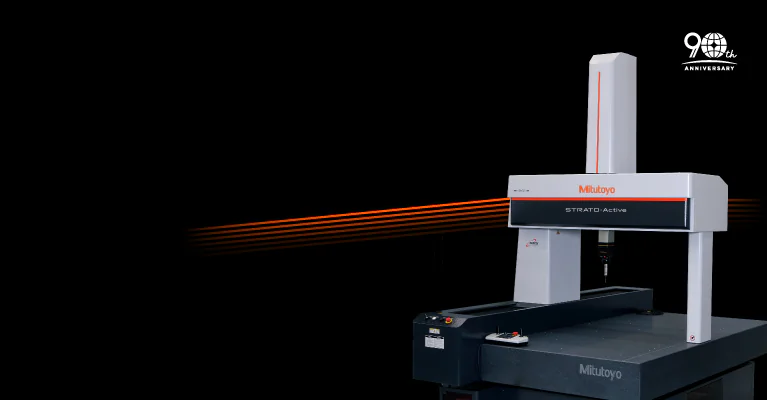

STRATO-Active Series

A híd típusú CNC CMM gépek csúcs-teljesítményű és költséghatékony méréseket kínálnak.

Nagyfokú pontosságot ér el (1,2+3L/1000) μm

Alkalmas közepes méretű munkadarabok pontos mérésére

Pontos méréseket kapunk, méghozzá gyorsan

STRATO-ACTIVE

A nagy sebességű meghajtó és páratlan gyorsulás garantálja a lehető legjobb szkennelési teljesítményt

Továbbfejlesztett gépmerevség

Sebesség, Stabilitás, Teljesítmény, Innováció

1. A magas sebességet és precíz mérési pontosságot az új és továbbfejlesztett géptest biztosítja.

2. Még stabilabb szerkezet és átalakított vezetési mechanizmus.

3. Csúcskategóriás, nagy teljesítményű vezérlő.

4. Digitális szervorendszert használ, amely az összes pozíció-, sebesség- és áramszabályozási hurkot digitális jelként dolgozza fel.

Mit Kínál a Mitutoyo Csúcskategóriás műszere?

Fedezze fel a szkennelés új szintjét nagy sebességű meghajtónkkal, amely páratlan gyorsulást biztosít a kiváló

teljesítmény érdekében.

Az innovatív technológia révén a szkennelési folyamatok most gördülékenyebbek

és hatékonyabbak, így Ön időt takaríthat meg,

miközben garantáltan kiváló minőségű eredményeket

érhet el.

Válassza STRATO termékünket,

és élvezze a megbízhatóságot és tartósságot, amely

tökéletesen illeszkedik bármilyen munkakörnyezetbe.

A digitális szervorendszer

Kisebb kopás, hosszabb élettartam

1. Egyértelmű stabilitás, minimális sodródás, elhanyagolhatóbb kopás.

2. Széles dinamikai tartomány.

3. Többféle típusú vezérlőalgoritmusok egyszerű megvalósítása.

Nagy pontosságú mérőképesség

akár 1 μm-es tartományban

1. A vezérlő a főegység belsejében helyezkedik el.

2. Kompakt elrendezésének köszönhetően akár kis helyen is elfér.

Szkennelő méréstechnika

A nagy teljesítményű szkennelő mérést a jobb szerkezeti merevség és az újonnan kifejlesztett kompenzációs technológia beépítése révén értük el.
_{*Igénybevett tapintó: SP25M}

Japán Precizitással fejlesztettük

Ultra-magas pontosságú üveg skálák

A STRATO-Apex minden egyes tengelyére szerelt, rendkívül nagy pontosságú mérőegységet egy páratlanul magas precizitással bíró kristályos üvegskála helyezkedik el, amely gyakorlatilag nem rendelkezik hőtágulással (lineáris tágulási együtthatója 0,01×10-6/ °C). Egy nagy teljesítményű (2/100 μm) felbontású fényvisszaverő lineáris kódolóval kombinálva hozza létre a magas teljesítményű fej egységet.

Ez gyakorlatilag ugyanaz az egység, mint amit a LEGEX sorozatú ultra-nagy pontosságú CNC koordináta mérőgépekben használunk (a STRATO-Apex 700/900 sorozatra vonatkozik).

A mérlegeknél alkalmazott egyedi rögzítési módszer minimalizálja a hibalehetőségek számát, amely a beépítési sík és a mérleg közötti lineáris tágulási együtthatók különbségéből adódhat.

Ha további információkra van szüksége, látogasson el webáruházunkba, ahol megtalálja a STRATO-Active sorozat szekcióját, ahol az összes variációt megtalálja!

Lépjen Tovább

Szoftveropciók különböző mérésekhez

GEOPAK - Térbeli modul

Ez az univerzális geometriai mérőszoftver nagy teljesítményű többdimenziós méréseket biztosít. Különböző funkciói révén a GEOPAK az egyik leghatékonyabb program, amely a munkadarabot a tervezéstől a befejezésig képes ellenőrizni.

Status Monitor

Távoli gépfelügyelet
- Gyűjti és megjeleníti az üzemállapot-adatokat
- Támogatja az MT Connect kommunikációt

GEARPAK Express - Gear Measurement and Evaluation

A 3D model created from the provided gear specifications enables you to visually and easily check whether measurement will be performed as intended. Furthermore, automatic program creation and on-screen measurement guidance help quick and easy setting of the coordinate system.

Kondíció figyelő

Megelőző karbantartás elvégzése a CMM állapotfigyelésen keresztül
CNC koordináta mérőgép szerver

Kimeneti információk:
- Csúszópálya megtett távolsága
- Hőmérsékleti napló
- A szondabemenetek száma
- Egyéb választható információk
Megelőző karbantartás az állapotfigyelésen keresztül

Surftest Tapintó - Felületi érdesség tapintó

A SURFTEST PROBE egy finom érzékenységű tapogató. Ez az új érzékelő lehetővé teszi a méret és a felületi érdesség kombinált, automatikus mérését egy gépen, egy beállítással.

CAT1000S - Statisztikai értékelés

A CAT1000S pontosan összehasonlítja a CAD-adatokból származó tömör hajlított felületeket a kívánt beállítási pontok bevitelével. A mérési eredmények ezután könnyen értelmezhető grafikonokon jelennek meg, a nem megfelelőségek alapján színkódolt szakaszokkal.

CAT1000P - Programozó modul

A CAT1000P véget vet a fáradságos adatbevitelnek, jelentősen csökkentve a mérési feladatok programozásának nehézségét a GEOPAK-ban. Néhány egérkattintással az alkatrészek méréséhez és a tűrésvizsgálathoz szükséges összes adatot a CAD-modellekből lehet átvenni.

SurfaceMeasure Series - Non-Contact Laser Probes

A lightweight, high-performance, non-contact probe developed for CNC coordinate measuring machines

MSURF - érintésmentes lézeres mérés és kiértékelés

Az MSURF-S a SurfaceMeasure (érintésmentes lézerszonda) segítségével mért pontfelhő-adatok megszerzésére szolgál, míg a
MSURF-I-t arra használják, hogy ezeket az adatokat összehasonlítsák a törzsmodell adataival, és méretméréseket végezzenek. Ezenkívül az offline tanításhoz használt MSURF-G lehetővé teszi a felhasználó számára, hogy a tényleges munkadarab nélkül hozzon létre mérési makrót, javítva ezzel a mérőgép üzemidejét.

MeasurLink - Statisztikai kiértékelés

A MeasurLink segítségével a mérési eredményeket automatikusan átviheti egy SQL-adatbázisba, amely közvetlenül elérhető a valós idejű megfigyeléshez, elemzéshez vagy jelentéskészítéshez. Több modulban kapható, amelyek a megoldások széles skáláját kínálják Önnek, és ezek kombinálhatók az Ön igényeinek legjobban megfelelő licenccsomaghoz.

SCANPAK - 2D Contour Kiértékelés

A SCANPAK-nak köszönhetően a kívánt kontúr mennyiségi meghatározása és közvetlen megjelenítése a gyártási folyamatban a munkadarabok azonnali optimalizálása érdekében.

MiCAT Planner - Automatic Program generation

<Automatic measurement program generation software for CMMs>
This software package dramatically reduces part-programming creation time by automatically generating the part program. Tolerance information from a 3D CAD model is read to determine which features of the part should be measured to verify conformance to specification. Compared to conventional methods (teaching), this method creates more-efficient measurement programs, saving time and money.

QVP - Érintésmentes tapintó

Ez a típusú tapiogató automatikusan felismeri a munkadarab éleit, határvonalait a CCD-kamera által nagyított képadataiból. Rendkívül hasznos olyan mikrogyártott termékek méréséhez, amelyek nem mérhetők érintkező típusú szondával, valamint olyan puha tárgyak méréséhez, amelyekre nem lehet mérőerőt kifejteni.

SP25M - Kompakt, nagy pontosságú szkennelő

Többfunkciós szkennelő berendezés 25 mm külső átmérővel rendelkezik, amely a méréseket, nagy pontossággal, centripetális (opcionális funkció) mozgással végez.
Az SP25M a PH10MQ/10M automatikus tapintófejjel együtt használható, így nagyfokú mérési szabadságot biztosít.

Alkalmazás a gyakorlatban

Gépjárműipar

Elektromos hajtásegységek

Félvezetők gyártására szakosodott iparágak

Félvezetőgyártó berendezések

Orvosi ipar

Sebészeti robotizált rendszerek

Sebességmérés a STRATO Active és az MRT320 eszközökkel

Szoftver: GEARPAK Expressz, MCOSMOS
Tapintó rendszer: PH10MQ, SP25
Munkadarab:Rozsdamentes acélból készült fogaskerekek, egyoldalas tengelytámasszal, 4-es modul, 40mm fogszélesség

4 tengelyes nominális szkennelés egy turbinalapát felületén

Szoftver: MCOSMOS
Tapintó rendszer: PH10MQ, SP25
Munkadarab: Mitutoyo Bemutató darab

Lézerszkennelés a SurfaceMeasure 201FS eszközzel

Szoftver: MSURF, MCOSMOS
Tapintó rendszer: PH10MQ, SM201FS
Munkadarab: Robo2Go head from DMG MORI

Specifikációk

Modell darab		STRATO-ACTIVE 776	STRATO-ACTIVE 7106	STRATO-ACTIVE 9106	STRATO-ACTIVE 9166
Mérési határ	X tengely	700 mm	700 mm	900 mm	900 mm
	Y tengely	700 mm	1000 mm	1000 mm	1600 mm
	Z tengely	600 mm	600 mm	600 mm	600 mm

Pontosság* (μm mértékegységben)

Sorozat	Alkalmazott tapintó	Lencse mérési hibahatár*(1) ISO 10360-2:2009
700/900 Series	SP25M	E0,MPE=1.2+3L/1000*(2)

*1 A specifikációk konfigurációtól, mérettől és termikus környezettől függően változhatnak.
*2 L=Mérési hossz (egység: mm)
