SmartMeasure-AL

Bővítse gyártóüzemét a Mitutoyo nagymértékben automatizált és felhasználóbarát megoldásával

SmartMeasure-AL

A SmartMeasure-AL egy fejlett automatizált mérőrendszer, amelyet úgy terveztek, hogy zökkenőmentesen működjön a Mitutoyo mérőgépein.

Ez az innovatív rendszer forradalmasítja az ipari mérési folyamatokat a pontosság, a megbízhatóság és a teljes automatizálás biztosításával.

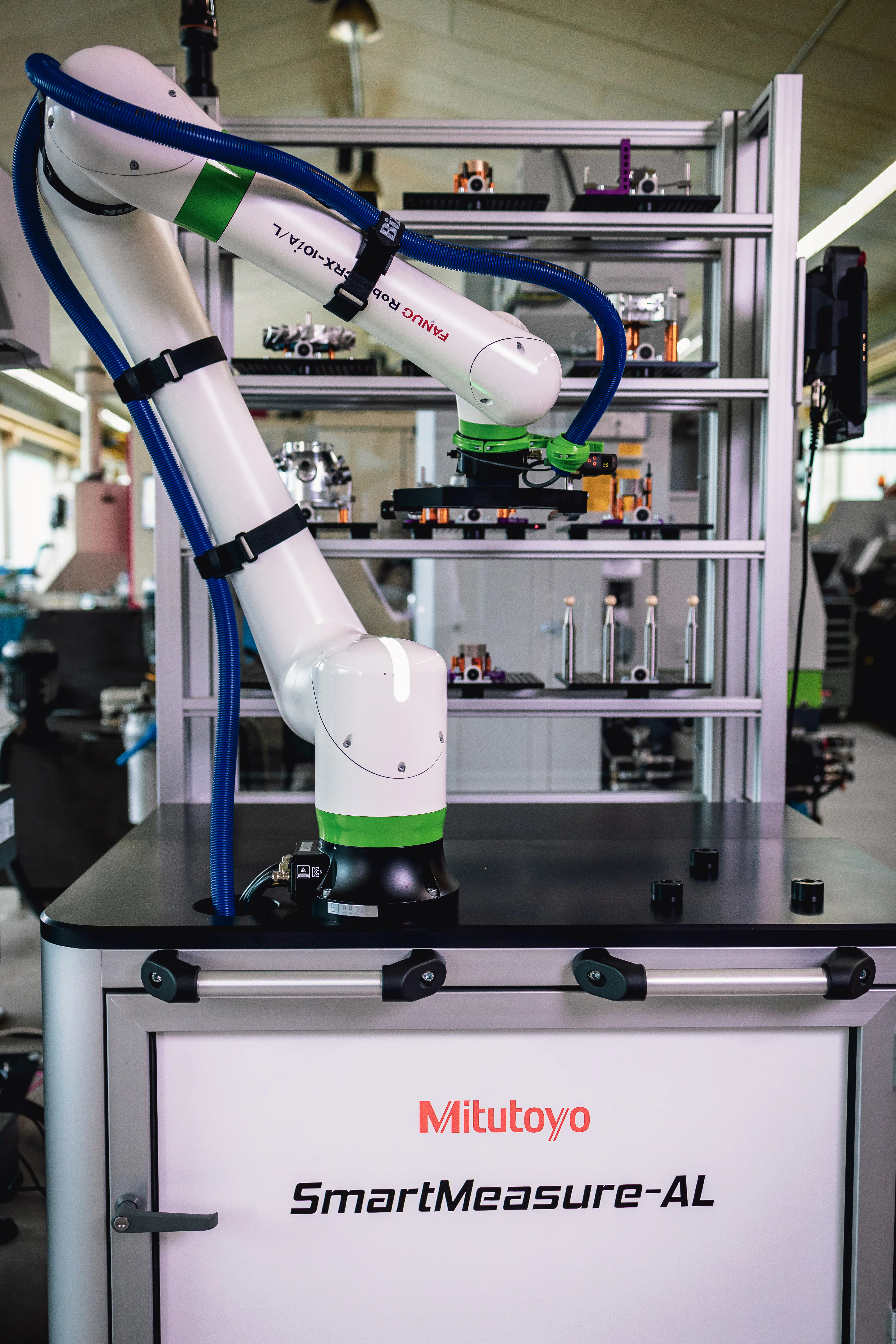

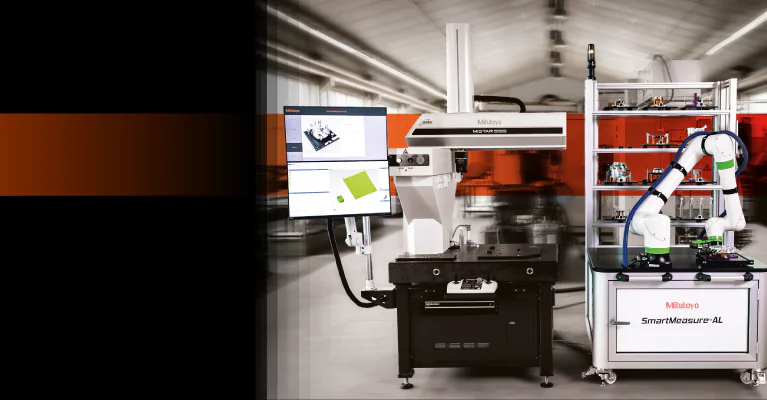

A komplett rendszer tartalmaz egy felszedő állványt, egy I/O állomást, egy tárolórendszert, rendszerpalettákat, egy együttműködő robotot és egy Mitutoyo mérőgépet (adatfeldolgozó PC-vel).

Note: The collaborative robot and Measuring Machine must be purchased separately.

Kulcsrakész megoldás

Intelligens csatlakozás

Moduláris konfiguráció

24/7 működés

Jellemzők

1. Hatékony mérés: A rendszer lehetővé teszi a 24/7-es automatikus méréseket, növelve a hatékonyságot és kezelve a munkaerőhiányt. A kezelőnek mindössze annyit kell tennie, hogy a munkadarabot akár 12 raklapra helyezi, konfigurál néhány mérési paramétert, és hagyja, hogy a rendszer automatikusan fusson.

2. Egyszerű kezelés: A Space4Win szoftverünkkel és az egyszerű, felhasználóbarát grafikus felhasználói felülettel egy rendszerismeret nélküli kezelő is könnyedén futtathatja a teljes beállítást.

3. Eredmény kijezés: A mérési eredményt egy jelzőfény jelzi a HMI-n (zöld fény OK, piros NEM OK esetén).

4. Újra-mérés: A felhasználóbarát szoftver segítségével a kezelő könnyen újramérheti a NEM MEGFELELŐ alkatrészeket anélkül, hogy újra kellene futtatnia a teljes folyamatot.

5. Program kiválasztás: Az alkatrészprogram automatikusan kiválasztható a raklapra szerelt RFID-címke leolvasásával és a robot megfogójára szerelt RFID-olvasó használatával.

6. Rugalmas konfigurálhatóság: Az RFID-címke és az alkatrészprogram kombinációja egyszerűen módosítható a beállításfájl szerkesztésével.

7. Kapcsolódás: A mérés befejezése után a mérési eredmények elküldhetők statisztikai szoftverbe, vagy akár külső szoftverbe is. Sőt, az eredmények közvetlenül CNC gépekre is elküldhetők szerszámkorrekció céljából a Space4Win szoftverünkkel.

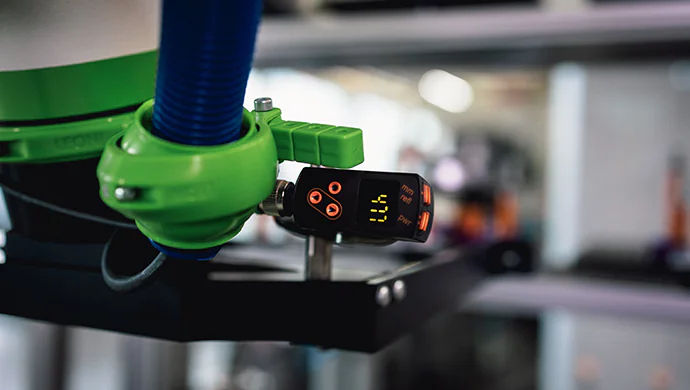

A modern technológia, mint például az RFID és az ütközésgátló érzékelő, kompakt és megbízható megoldássá teszi a SmartMeasure-AL-t.

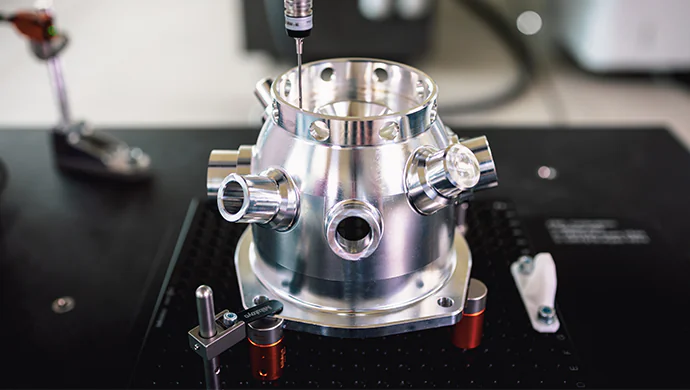

Kép egy koordináta-mérőgépre rögzített alkatrészről

Kép egy koordináta-mérőgépre rögzített alkatrészről

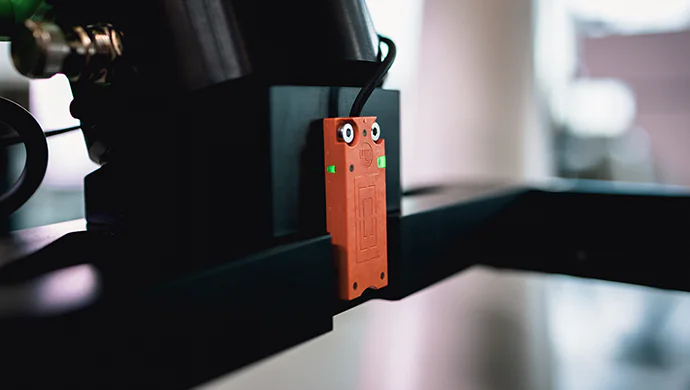

RFID szenzor

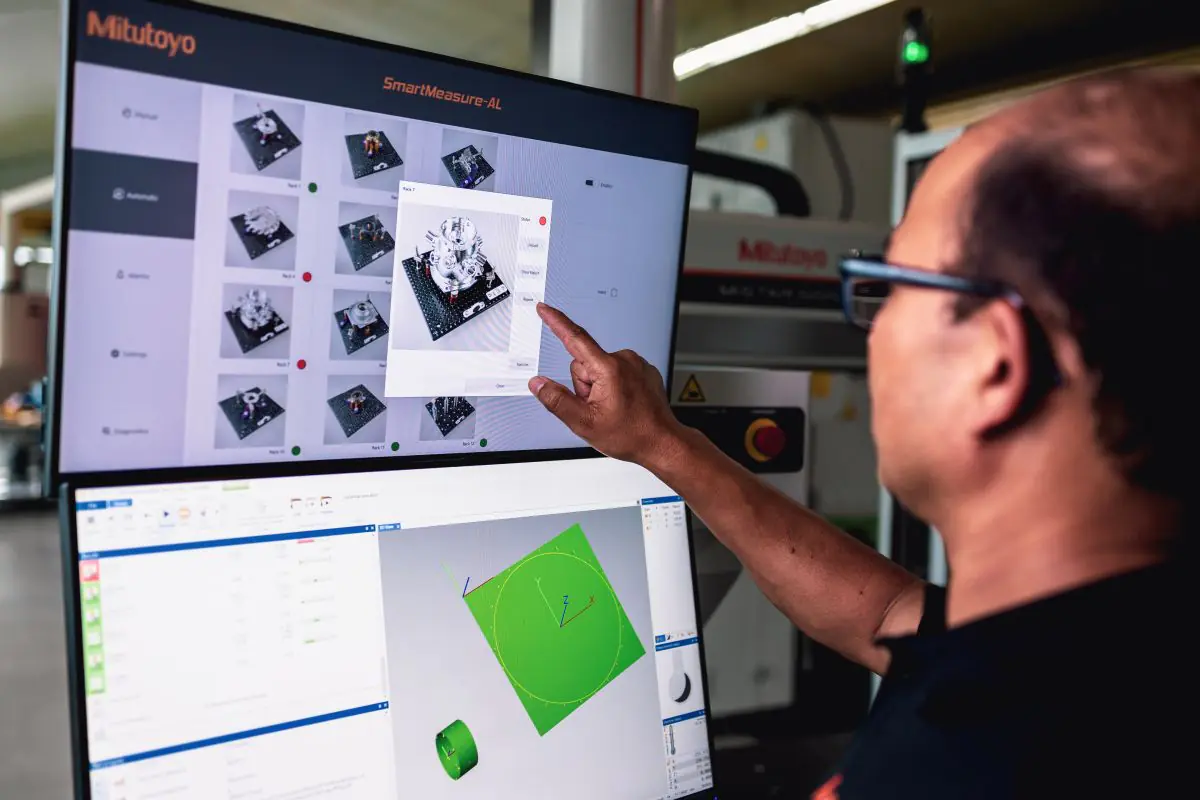

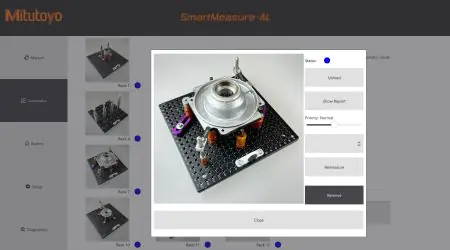

A SmartMeasure-AL egy korszerű grafikus felhasználói felülettel van felszerelve, amely kiválóan használható az érintőképernyős monitoron keresztül.

EGYSZERŰ KEZELÉS

Szüntesse meg a képzési költségeket egy intuitív felhasználói felülettel, amely olyan funkciókat kínál, mint a mérési eredmények egyszerű értelmezése, az alkatrész részleteinek képei és a grafikus beállítások.

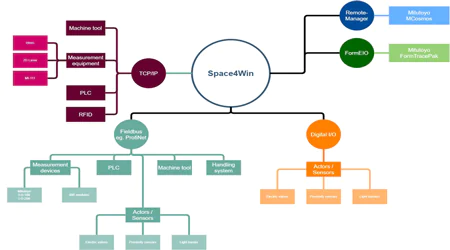

KAPCSOLÓDÁS

A Space4Win szoftver, amely a teljes automatizálási beállítást vezérli, könnyedén csatlakozik külső eszközökhöz vagy szoftverplatformokhoz.

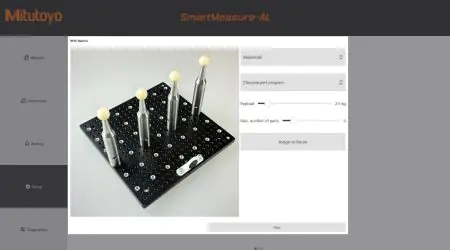

TÖBB-ALKATRÉSZES PALETTAMÓD

A SmartMeasure-AL segítségével több alkatrész is rögzíthető egyetlen rögzítőpalettára, ezáltal növelve a mérési áteresztőképességet és a termelékenységet.

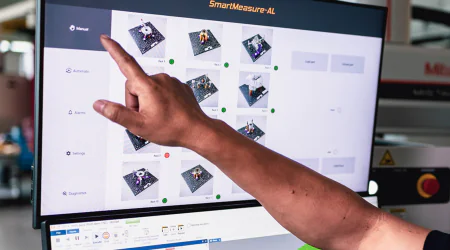

KIVÁLÓ BEÁLLÍTÁSI RUGALMASSÁG

A beállítás lehetővé teszi, hogy a SmartMeasure-AL egyszerű műveletekkel sokféle alkalmazási követelményhez igazodjon.

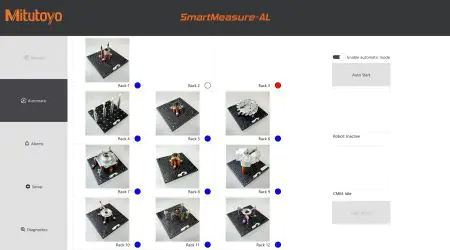

24/7 ÜZEMMÓD

A SmartMeasure-AL a nap 24 órájában, a hét minden napján működtethető kezelői beavatkozás nélkül, így növeli a termelékenységet és a termelési áteresztőképességet.

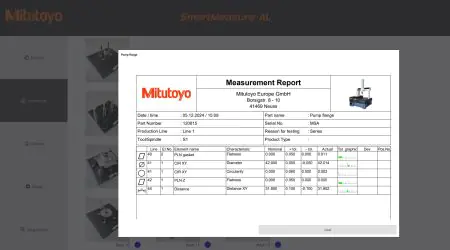

EGYSZERŰ RIPORTOZÁS

Minden művelet után a mérési jelentések/eredmények egy megadott helyre exportálhatók. A rendszer csatlakoztatható a gyártóplatformokhoz is.

ALKALMAZÁSI PÉLDÁK

Tökéletes megoldás iparágtól függetlenül

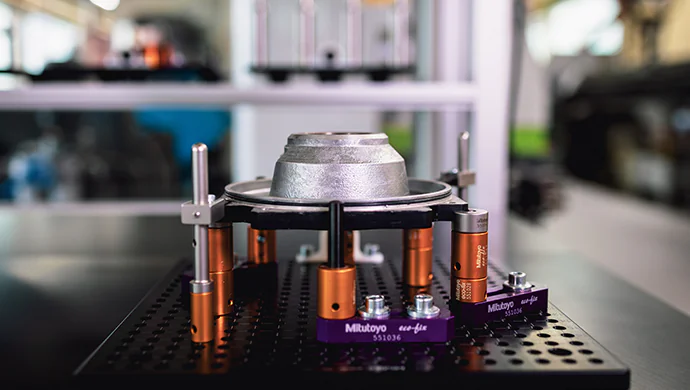

Autóipar

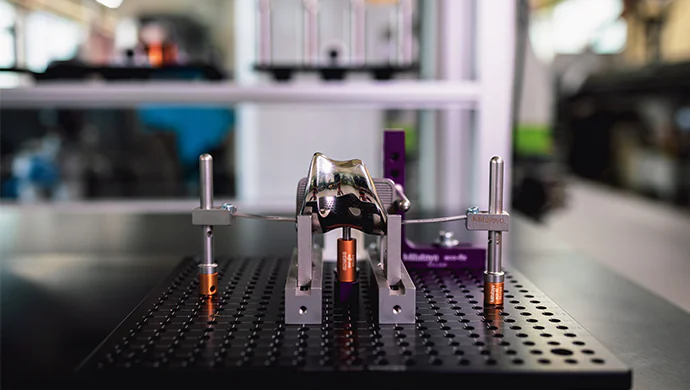

Repülőgép ipar

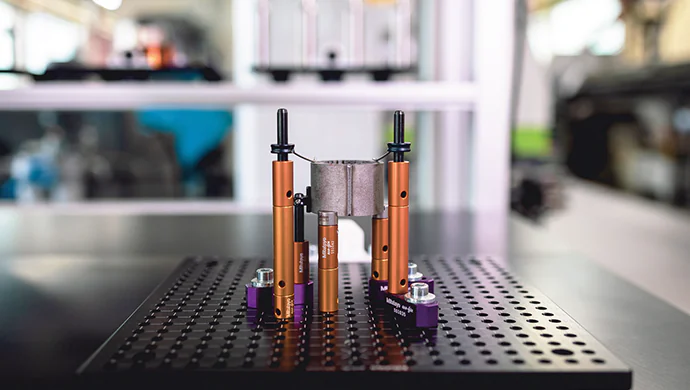

Elektromos járművek

Gyógyszeripar

KONFIGURÁCIÓ

Mérőgép konfiguráció

Terméknév	Cikkszám	Megjegyzés
MiSTAR 555*	357-305	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
MiSTAR 575*	357-313	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
CRYSTA-Apex V544*	191-121	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
CRYSTA-Apex V574*	191-125	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
CRYSTA-Apex V776*	191-561	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
CRYSTA-Apex V7106*	191-565	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.
CRYSTA-Apex V9106*	191-569	A mérőfejeket, tapintószárakat és szoftvermodult az alkalmazásnak megfelelően kell konfigurálni.

*A koordináta-mérőgép műszaki adatait lásd a műszaki adatlapon.

SmartMeasure-AL konfiguráció

Terméknév			Cikkszám			Megjegyzés
SmartMeasure-AL			K543869*			Részletes információkért kérjük, tekintse meg a specifikációs lapot

*CMM, CMM accessories and robot need to be ordered separately

Robot konfiguráció

Műszaki adatok	Robot
Manufacturer	FANUC	FANUC
Robot típus (modell)	CRX-10iA/L*	CRX-20iA/L*
Kinyúlás	1.418 mm	1.418 mm
Vezérlés típus (modell)	R-30iB Mini Plus	R-30iB Mini Plus
Sebesség (Megjegyzés-2)	250 mm/s	250 mm/s
Terhelés	10 kg	20 kg
Ismétlődő pozicionálási pontosság	±0.04 mm	±0.04 mm

*Robot needs to be ordered with PROFINET configuration
